應用于各種包裝盒生產的高效率成型機，通過對HIPS、PP、PE、PVC、PET等多種片材進行加熱，并利用真空和壓空的方式成型各種塑料制品。如：餐飲行業的快餐盒、餐盤、杯子、杯蓋，食品包裝行業的蔬菜包裝盒、水果包裝盒、餅干盒，塑料包裝行業的玩具包裝盒、禮品包裝盒、電子產品包裝盒、文具包裝盒等。
◆

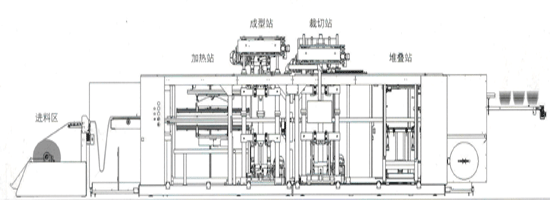

該設備分上料區、加熱區、成型區、裁切區、堆疊區五個工位，自動上、下料連續生產。
◆
上料區由自動卷材連續進料，并最終由輸送鏈條夾住板材在輸送導軌上運行。
◆
加熱部分由上、下均可調整的石英輻射器組成，德國SIEMENS HS716加熱控制卡控制加熱溫度。
◆
成型區和沖裁區上、下模臺全部選用伺服電機驅動，速度快、運行平穩。
◆
成型區上部工作臺帶有伺服驅動的輔助拉伸頭，可以設定輔助成型深度。
◆
堆疊區可選機械手堆疊，可設定使產品堆疊數量。
◆
技術規格：
|
型號 |
TVF800 |
|
設備外形尺寸： |
L12000*W3000*H3800 mm |
|
成型面積： |
L800mm*W700mm |
|
最大成型深度 |
150mm |
|
成型方式 |
壓空輔助成型 |
|
使用板材 |
PP、PE、PET、ABS、PS、HIPS等 |
|
節拍 |
35次循環/分鐘 |
|
合格率 |
≥98％ |
|
電源 |
3相380V
225KW |
|
氣源 |
0.6-0.8 MPa |
|
電機 |
SEW伺服電機 |
|
電控系統 |
SIEMENS PLC控制系統 |
|
加熱系統 |
SIEMENS HS716
加熱控制系統 |
|
氣動元件 |
SMC
氣動元件
/ FESTO
氣動元件 |
|
真空泵 |
德國BECKER |
|
冷水機 |
上海王牌 / 張家港環球 / 青島金智
（可選） |
|
