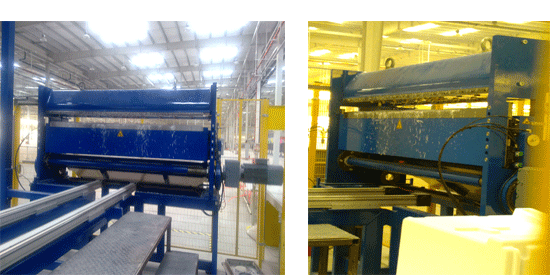

專為多工位成型機配置的自動切邊設備，成型完的箱膽由輸送旋轉臺送至切邊機處進行自動旋轉切邊，四個邊全部裁切完成后，由真空吸盤抓取到下料位。
◆
輸送旋轉臺可在直線導軌上往復移動，用于輸送箱膽；并可完成連續四次的90度旋轉，用于裁切四個邊。
◆
伺服控制系統保證輸送旋轉臺的定位，切邊尺寸誤差為±0.5mm。
◆
根據節拍不同，可選擇雙切刀同時剪切兩個邊，提高一倍的剪切效率。兩個剪刀同時由伺服電機驅動進退。
◆
旋轉臺上安裝與箱膽相符的切邊模具。
◆
全自動化的生產，減輕操作人員的勞動強度，提高生產效率。
◆
單獨的控制系統，可靈活的匹配三工位或四工位成型機。
◆
技術規格：
|
型號 |
-Q |
|
設備外形尺寸： |
L8000*W4500*H5000 mm |
|
內膽尺寸： |
MAX:L2000mm*W900mm*650mm |
|
切邊機 |
單刀、雙刀（可選） |
|
節拍： |
單刀：80-100套/小時
雙刀：100-120套/小時 |
|
電源 |
3相380V
25KW |
|
氣源 |
0.6-0.8 MPa |
|
電機 |
SEW伺服電機 |
|
電控系統 |
SIEMENS PLC控制系統 |
|
氣動元件 |
SMC
氣動元件
/ FESTO
氣動元件 |
|
