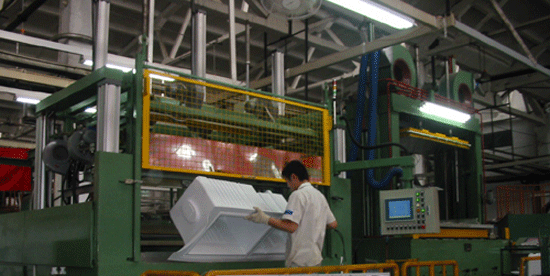

這是青島歐信設備制造有限公司設計生產的一種小型熱成型設備，特別適合冰箱箱內膽、門內襯及汽車儀
表盤、門內護板等熱成型件多品種小批量的生產。
◆
單工位真空成型機加熱器從后面移動到板材處加熱，完成后退出板材區，下模具上升到板材位置，板材真
空吸附成型，經冷卻、脫模，由人工完成取件、上料動作。
◆
成型面積最大為2000mmX900mm，加熱由上下兩個加熱器組成，每一塊加熱板的加熱溫度均單獨可調，
完全可保證工件的加熱效果。
◆
所有的動作參數及加熱溫度均可通過人機界面設置、修改、保存。對于不同型號的產品，只需將保存的參
數調出即可，無須重新設置。
◆
吹泡及脫模的氣量采用比例閥控制，以達到最佳的成型效果
◆
設備具有快速換模裝置，每次換模時間低于15分鐘。
◆ 模臺由伺服電機驅動升降，電機驅動的齒輪齒條結構，準確的快慢速及定位，脫模效果好，穩定性好，故
障率低，且故障點較直觀，易于維修。
◆ 電機驅動機構可保持設備清潔干凈，噪音低，模臺運行平穩，產品質量穩定。
◆ 電機驅動系統選用7.5KW電機只在模臺升降時運行，每個循環只運行不到10秒，每天24小時運行，只用
10度電，節約能源。
◆ 技術規格：
|
型號 |
SVF2000 |
|
設備外形尺寸： |
L3000*W3000*H4500 mm |
|
成型面積： |
L2000mm*W900mm |
|
最大成型深度 |
650mm |
|
成型方式 |
凸模成型 |
|
使用板材 |
ABS、PS、HIPS |
|
板材厚度 |
1.0-10mm |
|
節拍 |
厚度3.0-4.0mm板材：25-30套/小時
厚度1.0-1.6mm板材：55-60套/小時 |
|
合格率 |
≥98％ |
|
電源 |
3相380V
120KW |
|
氣源 |
0.6-0.8 MPa |
|
電機 |
SEW伺服電機 |
|
電控系統 |
SIEMENS PLC控制系統 |
|
加熱系統 |
SIEMENS HS716
加熱控制系統/固態繼電器（可選） |
|
氣動元件 |
SMC
氣動元件
/ FESTO
氣動元件 |
|
真空泵 |
德國BECKER / 海門無油真空泵
/
水環式真空泵（可選） |
|
模溫機 |
上海王牌 / 張家港環球 / 青島金智
（可選） |
|
